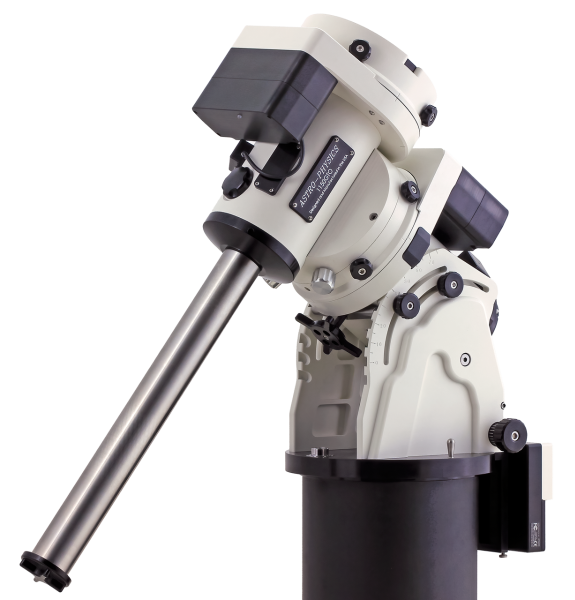

Montatura equatoriale alla tedesca Astro-Physics 1150GTO CP6

La montatura Astro-Physics 1150GTO è la nuova montatura di classe osservatoriale di medie dimensioni, che garantisce un funzionamento affidabile nelle vostre sessioni di imaging automatizzato, nei vostri osservatori remoti o quando siete pronti a partire per gli star party, dove la vostra batteria da 12 V la manterrà in funzione per tutta la notte.

Questa nuova montatura dispone di una capacità di carico di 125 lb / 57 Kg, aumentata rispetto le versioni precedenti. Il cablaggio all'interno della montatura è completamente integrato, compresi alimentazione, USB ed Ethernet.

La cinghia di trasmissione è silenziosa e robusta, garantendo un'osservazione senza disturbo acustico.

Grazie al PEM (Periodic Error Management) autosincronizzato, la curva PE (errore periodico) non perde mai la fase, mantendendo un andamento costante. Inoltre, i picchi ad alta frequenza vengono eliminitati grazie alla meccanica ad alta precisione della 1150GTO e alla cinghia di trasmissione.

La montatura equatoriale Astro-Physics 1150GTO è progettata per offrire la massima praticità operativa fin dall'avvio, consentendo un bilanciamento di precisione tramite le frizioni senza disinnestare la vite senza fine e un allineamento polare diurno semplificato grazie a posizioni di park predefinite.

Questa montatura integra caratteristiche meccaniche e strutturali avanzate, come l'accoppiamento degli ingranaggi ad autoregolazione, una regolatore di azimut micrometrico con base rotante, livella a bolla integrata, filettatura dedicata per QHY Polemaster e la possibilità di separare gli assi per un facile trasporto. La movimentazione è affidata a motori brushless micro-step estremamente silenziosi e precisi, capaci di sostenere velocità di inseguimento personalizzate per target veloci (NEO) e di proseguire la sessione fotografica per tutta la notte senza richiedere l'inversione del meridiano (meridian flip).

L'intero sistema è gestito dal driver ASCOM V2 avanzato e dalla versione Pro del software APCC fornita in dotazione, che applica una correzione a doppio modello di puntamento e inseguimento persino con i contrappesi orientati verso l'alto; il tutto alimentabile in totale flessibilità a 12V tramite batteria o fino a 24V DC.

Questa montatura fa parte della nuova serie che comprende altri due modelli dotati di encoder assoluti: la 1150GTO-AE e la 1150GTO-AEL. Acquistando questo modello, la 1150 GTO, rimane comunque possibile aggiungere gli encoder in futuro qual'ora l'utente fosse interessato.

Questa montatura è progettata per l'osservazione astronomica e non può avere alcun utilizzo in ambito militare o di difesa; il tracciamento di aerei o satelliti in orbita richiede velocità d'inseguimento più elevate che questa montatura non è in grado di garantire (la ISS rientra generalmente nella capacità di velocità d'inseguimento della 1150GTO).

Sistema di controllo GTOCP6

Ogni montatura viene rigorosamente testata con il software specializzato Astro-Physics per soddisfare o superare le specifiche Astro-Physics di PE di 7" d'arco (+/- 3,5" d'arco), prima di applicare qualsiasi correzione del PE. Solo le montature che garantiscono una precisione pari o superiore a 7" d'arco superano questo controllo.

Astro-Physics valuta, inoltre, altre caratteristiche della curva dell'errore periodico per garantire un inseguimento e una guida fluidi. Se la montatura mostra un errore maggiore, la parte non conforme viene identificata, sostituita e la montatura nuovamente testata.

Per ottimizzare ulteriormente le prestazioni, Astro-Physics genera una curva PE unica per ciascuna montatura, la quale viene programmata all'interno di ogni controller GTOCP6. È sufficiente utilizzare il software Astro-Physics (driver ASCOM V2 o APCC) o la pulsantiera opzionale per attivare la correzione del PE.

Vedrai risultati significativamente migliori rispetto alle specifiche Astro-Physics dichiarate di 7" d'arco senza dover eseguire ulteriori sessioni con PEMPro. Si fornisce comunque il PE in modo che l'utente possa ritoccare la curva PE, se necessario, nel corso degli anni.

Il GTOCP6 è progettato esclusivamente per il sistema di motorizzazione unico dell'1150GTO (con o senza encoder). Non può essere utilizzato con nessun'altra montatura. Il download diretto dei futuri aggiornamenti firmware può essere effettuato dalla scheda Software Update del sito web Astro-Physics (molto rapido e semplice).

Entrambi gli assi possono essere fatti funzionare a velocità di inseguimento personalizzate, da movimenti inferiori all'arcosecondo all'ora fino a 1000x quella siderale.

I motori brushless micro-stepper del GTOCP6 possono essere alimentati da 12 volt fino a 24 volt, con una velocità massima di puntamento di 1200X (5 gradi/sec). L'alimentazione ai motori è autolimitata e non può causare alcun tipo di danno agli avvolgimenti o all'elettronica, anche in caso di stallo. Offre molteplici opzioni di connessione per soddisfare le tue esigenze, tra cui Wi-Fi, Ethernet, USB e porta seriale.

Applica una logica di sicurezza ai comandi di puntamento (safety slew logic) a tutti i comandi di spostamento, indipendentemente dalla sorgente. Ciò garantisce che la montatura si sposti in sicurezza da o verso una posizione con contrappeso in alto (counterweight up) quando si utilizza la funzione di ritardo del meridiano (meridian delay).

Ogni GTOCP6 è abbinato alla singola montatura e riporterà lo stesso numero di serie. Il download del firmware iniziale include le caratteristiche uniche di quella specifica montatura. Non può essere scambiato con quello di un altra 1150GTO.

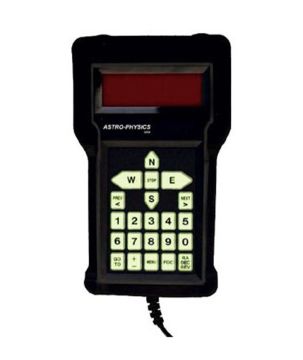

Pulsantiera GTO KEYVFK2 (accessorio opzionale)

La pulsantiera GTO KEYVFK2 è un computer autonomo che consente di controllare tutte le funzioni essenziali della montatura e include un vasto database di oggetti. La nuova versione include routine di modellazione per il puntamento, l'inseguimento e l'ortogonalità. La tastiera è la scelta ideale per gli utenti che ricercano comodità e praticità in alternativa all'utilizzo del computer.

Astro-Physics ha progettato l'interfaccia e il firmware affinché siano il più intuitivi e facili da usare possibile, arricchendoli al contempo di fantastiche funzionalità per rendere la sessione osservativa produttiva e piacevole.

Specifiche meccaniche

Caratteristiche	Astro-Physics 1150 GTO
Materiali	Lavorazione CNC da barre d'alluminio, acciaio inossidabile e ottone; viteria e componenti di fissaggio in acciaio inossidabile
Ruota dentata - R.A. e Dec.	7,2" (183 mm), 225 denti in alluminio
Vite senza fine - R.A. e Dec.	diametro 0.71" (18 mm)
Albero - R.A. e Dec.	diametro 3.15" (80 mm)
Cuscinetti degli alberi degli assi - R.A. e Dec.	diametro 3.94" (100 mm)
Range di latitudine	da 0 a 78 gradi
Regolazione dell'Azimuth	Approssimativamente 18 gradi (+/- 9 gradi dal centro)
Asta dei contrappesi	1,875" (47,6 mm) di diametro x 16,4" (419 mm) di lunghezza utile, incluso un grande manopolo di blocco di sicurezza lavorato al CNC. Disponibile estensione dell'asta opzionale da 8,675" (220 mm). Peso: 13 lb. (5,9 Kg)
Errore periodico (PE)	Nativo +/- 3,5" prima della correzione
Peso della montatura	Asse R.A. : 31,7 lb. (14,4 kg) - Asse Dec.: 21 lb. (9,5 kg)
Capacità	Capacità di carico di circa 57 kg (125 lb) tra telescopio e accessori, a seconda della lunghezza del tubo ottico. Consigliata per rifrattori fino a 200 mm, Cassegrain, Ritchey-Chrétien e CDK da 14" a 16"
Diametro della base dell'adattatore per colonna	7,730" (196,3 mm). La base costituisce una parte integrante della montatura e del sistema di regolazione dell'Azimuth
Paese di produzione	USA

Specifiche GTO Drive

Caratteristiche	GTO Drive
Componenti elettroniche	Omologate per applicazioni industriali e automotive
Motori	Motori brushless micro-step, racchiusi in un alloggiamento in alluminio lavorato dal pieno (CNC)
Control Box	GTOCP6 Control Box, rimovibile
Encoder assoluti opzionali	Assi di R.A. e Declinazione con sistema Sky-Aware: è possibile allentare le frizioni e riposizionare i tubi manualmente, la montatura manterrà comunque la conoscenza del puntamento.
Pulsantiera di controllo portatile (opzionale)	Pulsantiera GTO Keypad per il controllo di tutte le funzioni della montatura. Include database completi e funzioni di tour astronomico attraverso un'interfaccia semplice e intuitiva. Aggiornamenti del firmware tramite Internet.
Requisiti di alimentazione	Alimentazione nominale da 12 a 24 Volt DC, minimo 5 ampere continui. Inseguimento: max 22 Watt; Puntamento (Slewing): max 50 Watt
Velocità massima di puntamento (slew)	5 gradi al secondo

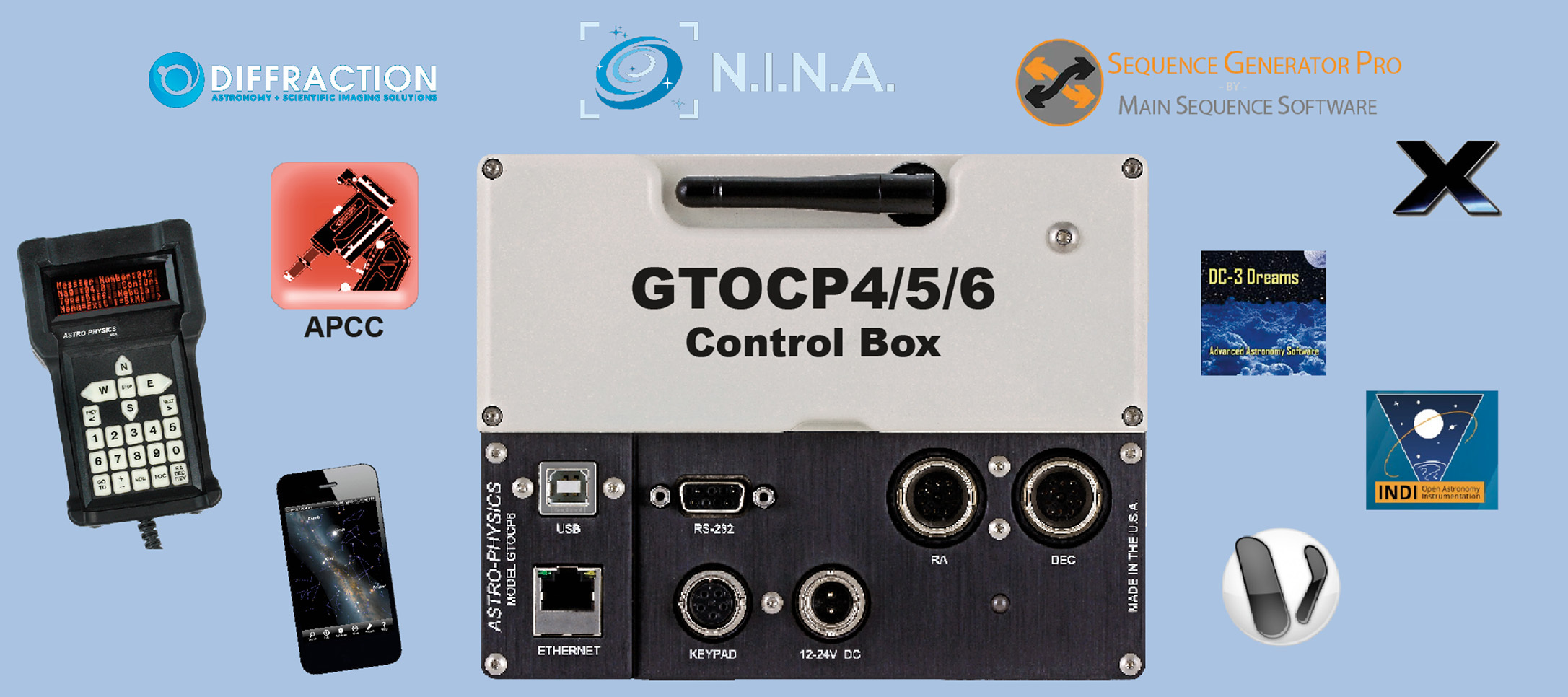

Opzioni di controllo per montatura Astro-Physics 1150GTO

Le centraline di controllo Astro-Physics garantiscono un'ampia gamma di connettività. Le interfacce fisiche includono RS-232, USB, Ethernet e Wi-Fi.

Il driver ASCOM di ultima generazione fornito in dotazione supporta il collegamento con tutti i software compatibili con lo standard ASCOM, tra cui: NINA, Sequence Generator Pro, MaxIm DL, TheSky, Voyager e molti altri.

Il driver INDI consente la connessione a KStars, Ekos, ASIAir e altre applicazioni basate sulla piattaforma INDI (il driver INDI è sviluppato e supportato da terze parti).

Cosa contiene la confezione

Testa equatoriale 1150GTO.
Centralina di controllo servo GTO (GTOCP6).
Adattatore per centralina di controllo.
Asta contrappesi in acciaio inossidabile da 16,5" (42 cm), diametro 1,875" (47 mm) con manopola di sicurezza lavorata dal pieno.
Set di cavi di alimentazione con connettori Powerpole.
Set di chiavi esagonali.
Driver ASCOM, disponibile tramite download.
Licenza del software APCC, versione Pro (APCC-PRO) inclusa.
Chiavetta USB contenente: software PEMPro v3 sviluppato da Ray Gralak (Sirius Imaging), oltre ai manuali in formato PDF e ad altre utili utility.
Manuali: montatura equatoriale alla tedesca 1150GTO e centralina di controllo GTOCP6.
Scheda di registrazione prodotto.
