Lente di Barlow 2x Ortho Takahashi da 1.25" / 31.8 mm con anello autocentrante e filettatura T2

Lente di Barlow 2x Ortho Takahashi da 1.25" / 31.8 mm con anello autocentrante e filettatura T2.

Le lenti di Barlow e gli amplificatori di focale tradizionali aumentano la lunghezza focale, ma tendono a degradare l'immagine.

Con la lente di Barlow Ortho 2x, Takahashi offre un moltiplicatore di focale che mira a mantenere il più possibile le proprietà della lente a cui è associato. Per progettare i suoi oculari e le sue lenti di Barlow, Takahashi lavora sull'intera catena ottica, a partire da un obiettivo privo di aberrazioni (generalmente, il riferimento è il tripletto apocromatico del rifrattore TOA) fino all'occhio o al sensore; l'obiettivo è quello di non aggiungere ulteriori aberrazioni, o addirittura di correggere alcuni difetti dell'obiettivo. In effetti, la combinazione della lente di Barlow con gli oculari della serie TPL produce un'immagine di qualità migliore, sia al centro del campo che alla periferia, rispetto a quando non viene utilizzata la lente di Barlow. Al centro, la lente annulla persino la già bassissima aberrazione cromatica residua del rifrattore Takahashi TOA. Le prestazioni fotografiche della lente di Barlow Ortho 2x sono di gran lunga superiori a quelle del vecchio modello, sia in termini di cromatismo che di coma ai bordi del campo.

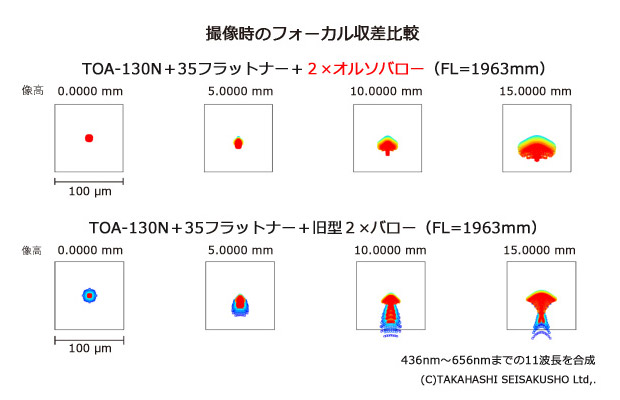

Diagrammi spot del rifrattore Takahashi TOA-130N con il correttore di campo 35FL montato, in alto, con la lente di Barlow Ortho 2x e, in basso, con la classica lente di Barlow Takahashi. Il diagramma a punti rappresenta la diffusione della stella dal centro del campo (a sinistra) alla periferia (a destra), cioè un cerchio di immagine di 30 mm di diametro.

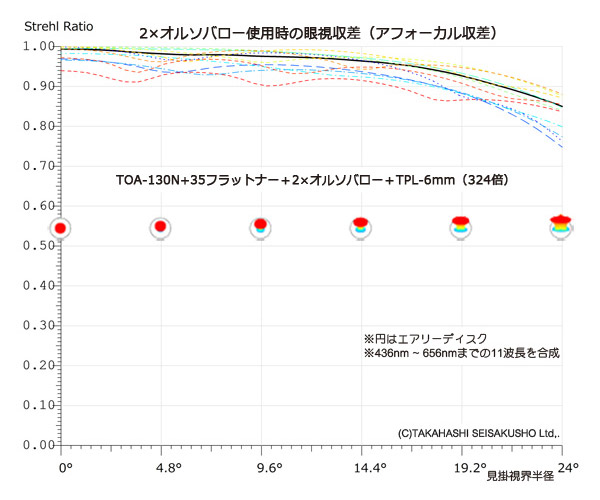

Rapporto di Strehl in funzione della lunghezza d'onda (da 436 nm a 656 nm) e dell'angolo di campo apparente, della lente di Barlow Takahashi Ortho 2x combinata con un oculare TPL da 6 mm al fuoco di un rifrattore apocromatico TOA-130N. Alla curva è stato aggiunto il corrispondente diagramma degli spot.

Oltre alla classica uscita femmina da 1.25" / 31.8 mm, è stata aggiunta una filettatura maschio T2 (M42x0.75 mm). Ciò consente di avvitare direttamente le fotocamere o le custodie fotografiche (previa aggiunta di un anello a T specifico per la marca della fotocamera da collegare).

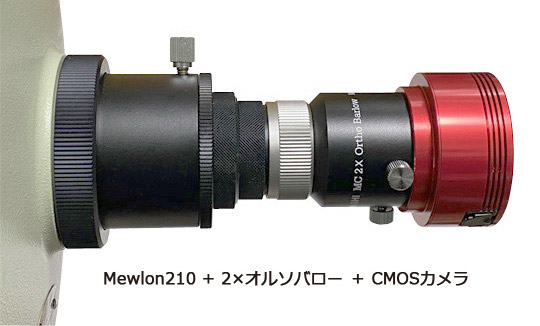

Montaggio a vite di una fotocamera planetaria ZWO sulla lente di Barlow Ortho 2x, al fuoco di un telescopio Takahashi Mewlon-210.

Ingrandimento

Il rapporto di ingrandimento della lente di Barlow Takahashi Ortho 2x varia con la distanza secondo la formula m = 2 + 0,0121 x b, dove m è l'ingrandimento e b è la distanza tra l'estremità della filettatura T e la superficie del sensore (o il diaframma di ingresso nel caso di un oculare).

Per una fotocamera planetaria ZWO con un backfocus di 17.5 mm, il valore di b è 12.5 mm (la filettatura T misura 5 mm). Il fattore di ingrandimento è quindi 2,15x.

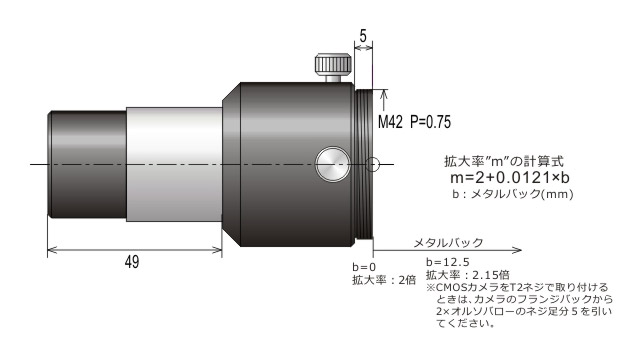

Rapporto di ingrandimento della lente Barlow Takahashi Ortho 2x in funzione della stampa. L'esempio è fornito per una fotocamera planetaria ZWO con un backfocus meccanico di 17,5 mm.
