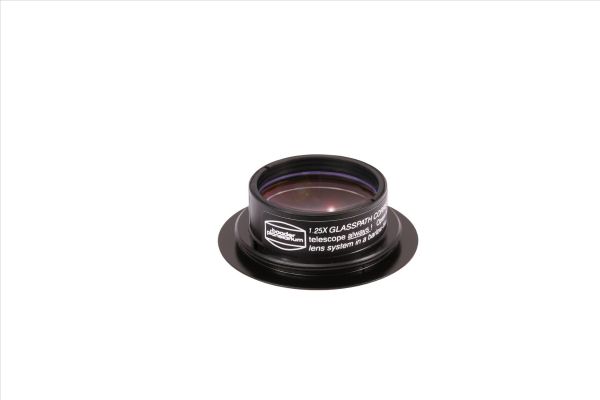

Correttore ottico di tiraggio 1.25x Baader Planetarium per torrette binoculari MaxBright
- Correttore ottico di tiraggio 1.25x. Lunghezza del percorso ottico: ≥ -30 mm
- Diametro di inserimento: ∅ 38 mm
- Adatto per l’inserimento nelle torrette binoculari Baader MaxBright (vecchio modello e MaxBright II)
- Un correttore ottico di tiraggio non è una lente di Barlow! Il motivo di questa denominazione (in Germania il nome Glaswegkorrektor® è un marchio registrato di Baader Planetarium) è legato solo secondariamente allo spostamento del punto di fuoco.
- Il correttore ottico di tiraggio è progettato soprattutto per correggere le aberrazioni cromatiche (fringing) che si verificano nei rifrattori a causa dell’elevata quantità di vetro presente nei prismi delle torrette binoculari.
Correttore ottico di tiraggio 1.25x Baader Planetarium per torrette binoculari MaxBright
I correttori ottici di tiraggio sono progettati per telescopi a lente, Newton e Schmidt-Cassegrain.
Un correttore ottico di tiraggio svolge due funzioni principali: da un lato elimina le aberrazioni cromatiche causate dai prismi delle torrette binoculari nei telescopi a basso rapporto focale, dall’altro sposta il punto di fuoco verso l’esterno, permettendo di raggiungere la messa a fuoco anche su strumenti con poco tiraggio (backfocus). Inoltre, consente di ottenere diversi livelli di ingrandimento senza dover acquistare un secondo paio di oculari.
Lunghezza ottica
La riduzione della lunghezza ottica è stata misurata con un rifrattore apocromatico Traveler 105mm f/6, utilizzando oculari da 35 mm, torretta binoculare con prisma T-2 a 90° e i vari correttori di tiraggio che Baader Planetarium ha a catalogo.
Se il correttore di tiraggio è posizionato tra prisma e torretta binoculare, si ottengono valori standard; se invece viene montato davanti al prisma, la lunghezza ottica si riduce ulteriormente di circa 15 mm.
Grazie a questi sistemi ottici è possibile risolvere i problemi di messa a fuoco nella maggior parte dei telescopi.
Compatibilità e montaggio
Il gruppo ottico è dotato di:
- filettatura per attacco Zeiss a coda di rondine;
- flangia di serraggio T-2 (M42x0,75) compatibile con le torrette MaxBright e MaxBright II.
Questa flangia può essere inserita tra le connessioni filettate T-2, permettendo un’elevata versatilità e l’utilizzo di numerosi accessori.
Orientamento corretto
Le lenti sono cementate e possono essere rimosse per invertire il verso di montaggio. Il lato convesso deve sempre essere rivolto verso il telescopio.
Le versioni T-2 e Zeiss differiscono solo per il sistema di montaggio e possono essere riconfigurate.
Installazione
- I modelli 1,25x e 1,7x si avvitano nella coda di rondine Zeiss sul fronte della torretta binoculare.
- Tutti i Glasspathcorrector possono essere montati su filettature T-2, diagonali e raccordi da 1¼" e 2".
Per ridurre al minimo la lunghezza ottica, non vengono inseriti direttamente nel binoviewer, mantenendo il divisore di fascio il più vicino possibile all’ingresso.
Utilizzo con telescopi e accessori
Se non riesci a raggiungere il fuoco con un accessorio, probabilmente il problema è il tiraggio: in questo caso il correttore di tiraggio può essere la soluzione.
Molti telescopi dispongono di adattatori T-2 (originariamente pensati per DSLR), ed è proprio in questa posizione che viene inserito il correttore. Grazie agli adattatori e agli accessori Baader, è possibile creare configurazioni compatibili nella maggior parte dei casi.
| Stato | Nuovo |
|---|---|
| Larghezza del pacco | cm |
| Altezza del pacco | 2 cm |
| Profondità del pacco | 8 cm |
| N. colli | 1 |
